通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

100 ~ 264 V AC, 47 ~ 63 Hz

保險絲

6A

最大功耗

300 W

通訊方式

以太網LAN

外部控制方式

25針并口線

外部觸發輸入

BNC, 5V TTL

CRO觸發輸出

BNC, 5V TTL

運行控制輸入

BNC, 5V TTL

脈沖觸發方式

手動、自動、外部觸發

外部同步輸入

20 ~ 400 V, 45 ~ 65 Hz

警告燈輸出

多芯接插件輸出, 匹配外置告警燈模塊(選配)

安全電路

安全環短接, 安全回路開路時停止工作

失效檢測

失效時前面板LCD顯示, 并中斷儀器工作

儀器工作狀態指示

LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

機箱尺寸

6U L * W * H: 620 * 450 * 280 mm

儀器重量

約50 kg

環境范圍

15 ℃ ~ 35℃

氣壓范圍

86 kPa ~ 106 kPa

濕度范圍

45% ~ 75%

內置耦合/去耦網絡(單相全自動)

EUT帶載能力

AC 300 V 20 A / 32 A(選配) 50 / 60 Hz

DC 300 V 20 A / 32 A(選配)

EUT電源輸入、輸出

4 mm香蕉插頭線

EUT電壓監視輸出

BNC輸出, 100 V : 1 V

EUT電流監視輸出

BNC輸出, 10 A : 1 V

同步方式

內部同步、外部同步、異步

內部同步

0°~ 360°, 1°步進設置或隨機模式

脈沖群耦合/ 去耦

內置單相自動耦合/去耦網絡

1.2 / 50 μs組合波耦合/ 去耦

內置單相自動耦合/去耦網絡

振鈴波耦合/去耦

內置單相自動耦合/去耦網絡

IEC 61000 - 4 - 4 電快速瞬變脈沖測試

源端口測試電壓范圍

0.25 kV ~ 6 kV (±10%)

網絡端口測試電壓范圍

0.25 kV ~ 5.5 kV (±10%)

50Ω校準波形

5 ± 1.5 ns, 50 ns ± 15 ns

1000Ω校準波形

5 ± 1.5 ns, 50 ns(- 15 / + 100 ns)

脈沖頻率

0.1 kHz ~ 1000 kHz

脈沖群周期

11 ms ~ 9999 ms

脈沖群持續時間

0.075 ms ~ 750 ms

試驗?zāi)Ｊ?span>

可選排程模式

極性

正、負、先正后負

耦合電容

33 nF

IEC 61000 - 4 - 5 浪涌抗擾度測試

測試電壓

0.25 kV ~ 6 kV(±10%)

測試電流

0.125 kA ~3 kA ±10%

電壓波形

1.2 μs ± 30% , 50 μs ±20%

電流波形

8 μs ± 20%, 20 μs ±20%

輸出阻抗

2 Ω、12 Ω

試驗間隔時間

6 ~ 99 s（最短取決于試驗電壓）

實驗次數

1 ~ 999次

試驗?zāi)Ｊ?span>

可選排程模式

極性

正、負、先正后負

校準電容

18 μF內置

耦合電阻

0 Ω、10 Ω

耦合電容

9 μF、18 μF內置

浪涌電壓峰值檢測

LCD顯示、BNC輸出 1000V: 1 V

浪涌電流峰值檢測

LCD顯示、BNC輸出 500A: 1 V

IEC 61000 - 4 - 5 通訊波測試

測試電壓

0.25 kV ~ 6 kV(±10%)

測試電流

6.25 A ~ 150 A ±10%

電壓波形

10 μs ± 30% , 700 μs ±20%

電流波形

5 μs ± 20%, 320 μs ±20%

輸出阻抗

15 Ω、40 Ω

試驗間隔時間

6 ~ 99 s（最短取決于試驗電壓）

實驗次數

1 ~ 999次

試驗?zāi)Ｊ?span>

可選排程模式

極性

正、負、先正后負

IEC 61000 - 4 - 8 工頻磁場測試

磁場強度

TCXS 111單匝磁場線圈：
1 A/m ~ 100 A/m(持續)
100 A/m ~ 400 A/m(1 s ~ 10s短時)

TCXS 113三匝磁場線圈：
1 A/m ~ 300 A/m(持續)
300 A/m ~ 1200 A/m(1 ~ 10s短時)

電流波形

50 Hz / 60 Hz 正弦波

電流畸變率

< 5%

發生器輸出電流

1 A ~ 450 A

波形間隔時間

1 s ~ 9999 s

試驗持續時間

1 s ~ 28800 s

磁場線圈尺寸

1 m x 1 m，其他

磁場線圈形狀

矩形、其他

輸出磁場強度

可排程設置

IEC61000-4-9 脈沖磁場測試

磁場強度(1*1m線圈)

100 A/m ~ 1200 A/m

磁場強度(1*2.6m線圈)

100 A/m ~ 880 A/m

線圈波形(1*1m單匝)

8 μs(+ 2.4 μs /- 0.8 μs)，20 μs(+ 6 μs/-2 μs)

線圈波形(1*2.6m單匝)

8 μs(+ 3.2 μs/- 0.8 μs)，20 μs( + 8 μs/ -2 μs)

試驗間隔時間

5 ~ 99 s（最短取決于磁場強度）

實驗次數

1 ~ 999次

試驗?zāi)Ｊ?span>

可選排程模式

極性

正、負、先正后負

磁場線圈尺寸

1 m x 1 m，其他

磁場線圈形狀

矩形、其他

IEC61000-4-11 & IEC61000-4-29 電壓跌落測試

EUT帶載能力

AC 300 V 20 A / 32 A (選配)  50 / 60 Hz

DC 100 ~ 300 V 20 A / 32 A(選配)

EUT電壓頻率

45 ~ 65 Hz

100Ω校準波形(交流跌落)

1 ~ 5 μs

100Ω校準波形(直流跌落)

1 ~ 50 μs

沖擊電流

500 A

中斷電平

0%

暫降電平

0% ~ 100%(適用于附件VVT / VMT系列)

暫降、中斷持續時間

0.3 ~ 9999周期或1ms ~ 9999ms

暫降、中斷間隔時間

50 ms ~ 50000 ms

暫降、中斷試驗次數

1 ~ 9999次

暫降、中斷上升、下降時間

1 ~ 5 μs(100Ω負載)

IEC61000-4-12 振鈴波測試

開路輸出電壓(PK1)

0.25 kV ~ 6 kV ±10%

開路電壓振蕩頻率(1/T)

100 kHz ±10%

開路電壓波形前(T1,10%-90%)

PK1處0.5 μs ±30%

開路電壓衰減率

40% <(PK2)/(PK1)< 110%
40% <(PK3)/(PK2)< 80%
40% <(PK4)/(PK3)< 80%

短路電流波前沿(T2、10%-90%)

0.2 μs≤ Pk1處≤1 μs

開路電壓(PK1)6000 V時，短路電流(P1)

12 Ω時500 A ± 10%; 30 Ω時200 A ±10%

輸出阻抗

12 Ω、30 Ω

試驗間隔時間

6 ~ 99 s

脈沖次數

1 ~ 999次

試驗?zāi)Ｊ?span>

可選排程模式

極    性

正、負、先正后負

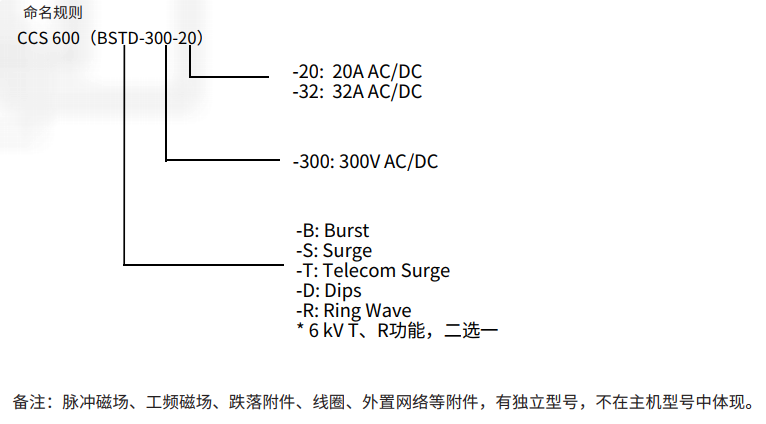

CCS 600 選型指南一覽表

主機

組合式抗擾度測試儀CCS 600

IEC 61000

CDN單相三線網絡

-4-4

-4-5

-4-8

-4-9

-4-11

-4-12

-4-29

√

√

√

√

√

√

√

選配模塊

工頻磁場模塊
MFT 400 / 1200

√

交流電源暫降、短時中斷、電壓變化模塊
VVT 2216S / SV

√

電源故障及工頻磁場模塊VMT 2216S / SV

√

√

脈沖群耦合/去耦網絡
EFTN xxxxT系列

√

可
根
據
E
U
T
電
壓
、
電
流
等
級
要
求
定
制

雷擊浪涌耦合/去耦網絡SPN xxxxT10系列

√

√

浪涌及群脈沖耦合/ 去耦網絡 SEPN xxxxT10系列

√

√

√

磁場線圈
TCXS 系列

√

√

電容耦合夾
CCC 100
(SHV連接端子)

√

注：只選購主機不選配VVT，VMT測試模塊的情況下，需另配電源進行IEC 61000 - 4 - 11 / - 29的測試

測試測量選配指南一覽表

儀器名稱、型號

IEC 61000

-4-4

-4-5

-4-8

-4-9

-4-11

-4-12

-4-29

高壓差分探頭
VCF 80

√

√

√

√

寬帶電流監測鉗
CM 0220M

√

√

√

10 kV浪涌校準模塊
CCM 1000

√

EFT脈沖群發生器校準裝置 TFB 500 / 1000

√

抗擾度測試軟件
CoreLab

√

√

√

√

√

√

√
