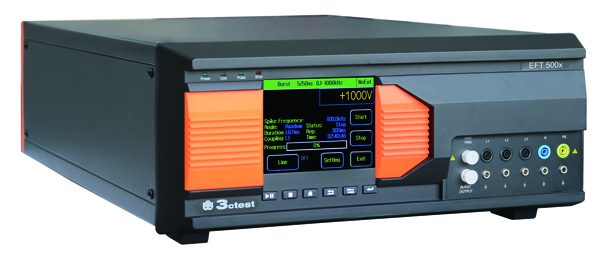

工業測量或控制設備中經常使用常見的控制單元，它們會包含繼電器或者一些機械開關設備。使用公共供電系統的通常是日光燈鎮流器，或一些小功率電器。這些電器都是電感負荷的，在開關時就會產生干擾。電快速瞬變現象會引起微處理器發生故障或重置，不能進行正常操作。 EFT 500系列智能型電快速瞬變脈沖群模擬器是按照電氣、電子產品對于電快速瞬變脈沖群試驗的特點和要求而專門設計的，具有用于單相或三相被測設備主機供電線路的內置耦合/去耦網絡，具有可靠性好、性能穩定、使用方便等特點。
特點：
> 5.7寸彩色觸摸屏前面板操作
> 最高脈沖輸出電壓5.0kV
> 內置全自動單相、三相耦合/去耦網絡
> 對實驗參數進行排程設置
> 可控制外置三相大電流耦合/去耦網絡
> EFT 500S(單相網絡) EFT 500T(三相網絡)
> 以太網 、RJ45接口，用于PC遠程控制、排程、打印測試報告
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 110V/220V，±10%，50/60Hz ±5% （大陸地區默認AC 220V 50Hz） |
|
保險絲 |
6A |
|
最大功耗 |
200W |
|
用戶存儲空間 |
無窮（PC） |
|
通訊方式 |
以太網LAN、RJ45 |
|
外部觸發輸入 |
BNC,5V TTL |
|
運行控制輸入 |
BNC,5V TTL |
|
外部同步輸入 |
45 – 65Hz，同名端與異名端之間 20-500V |
|
失效檢測 |
失效時前面板LCD顯示，并中斷儀器工作 |
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
儀器接地方式 |
使用扁平接地線 |
|
機箱尺寸 |
19英寸/4U |
|
儀器重量 |
約26Kg |
|
溫度范圍 |
15–35℃ |
|
濕度范圍 |
45%–75% |
|
氣壓范圍 |
86kPa–106kPa |
|
電快速瞬變脈沖參數 |
|
|
測試電壓范圍 |
0.2 kV – 5.0kV ±10% |
|
極性 |
正、負、先正后負 |
|
源阻抗 |
50 ohm |
|
脈沖波形 |
5/50ns,50 ohm 和 1000 ohm負載 |
|
上升時間 |
5ns ±30%, 50 ohm 負載 |
|
脈沖持續時間 |
50ns ±30%, 50 ohm 負載 |
|
脈沖頻率 |
0.1kHz – 1000kHz |
|
脈沖群持續時間 |
0.001 ms – 1000ms 支持個數設置 |
|
脈沖群周期 |
11 ms – 10100ms |
|
測試持續時間 |
1s – 9999s |
|
觸發方式 |
自動、手動、外部觸發 |
|
直接輸出方式 |
通過高壓同軸連接器 |
|
同步 |
0° - 360°，分辨率1°步進設置或隨機方式（默認采集L1-N相位角度，任意線-線、線-地相位采集功能選配） |
|
耦合網絡衰減比例 |
<10%設定電壓值 |
|
網絡 |
EFT 500S：內置單相耦合/去耦網絡 AC 250V 32A DC-1 220V 32A |
|
EFT 500T：內置三相耦合/去耦網絡 AC 690V 32A DC 1000V 32A |
|
|
隨機標配 |
|
三芯電源線、測試線、扁平接地線、保險絲、同軸線、出廠檢驗報告、說明書 |
|
選配測試功能和附件 |
|
1. EFT耦合/去耦網絡EFTN系列IEC61000-4-4 |
|
2. 電容耦合夾 CCC 數據信號線試驗 |
|
3. 脈沖群校準組件，包含TFB 500(SHV)/TFB 1000(SHV)、網絡端口適配器和手提箱，滿足群脈沖校準： |
|
4. PC控制軟件Corelab |
