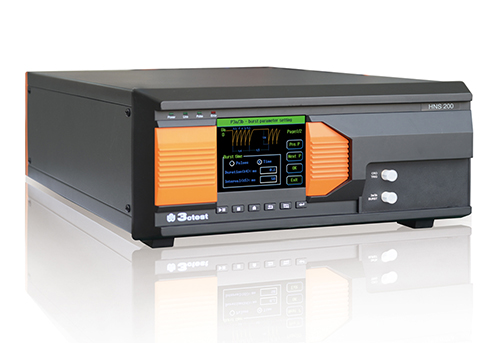

HNS 200高壓噪聲擬器是按照Toyota TSC0502G Fig.29標準進行開發，將模擬車輛中產生的高壓噪聲波形，并且可由用戶需要定制各種波形模擬發生器。根據型號的不同，內置耦合網絡的最大電流可達到100A。HNS 200可以和APS系列和APG系列的輸出相連，可作為統一的中央被試設備輸出端口。不同的模擬器均由數據總線互聯、并通過以太網連接至遠程PC端組成一套完整的測試系統。
特點：
> 5.7寸彩色觸摸屏前面板操作；
> 內置高壓噪聲模塊；
> 符合Toyota TSC0502G 標準；
> 內置60V、30A耦合網絡（包括拋負載耦合）；
> 具有DUT電壓、電流檢測及過流保護功能；
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告。
|
技術參數 |
|||
|
試驗模式 |
連續模式 |
脈沖群模式 |
|
|
脈沖幅度（Vpp） |
5-250V |
||
|
脈沖頻率 |
1~50kHz |
100~1000kHz |
|
|
脈沖群頻率 |
無 |
1~100Hz |
|
|
脈沖群脈沖個數 |
無 |
1~10 |
|
|
試驗時間 |
1~9999s |
||
|
耦合網絡容量 |
DC 60V 30A |
||
|
測試與控制（觸發電路） |
|
||
|
輸出 |
通過50Ω同軸連接器（適用于連接電容耦合鉗的測試） |
||
|
耦合方式 |
到電瓶正極（用于供電線路測試） |
||
|
CRO觸發 |
用于觸發示波器的5V觸發信號 |
||
|
通用參數 |
|
||
|
供電電壓 |
AC 110/220V，土10%，45-65Hz(國內標準AC 220V) |
||
|
環境溫度 |
15-35℃ |
||
|
相對溫度 |
35%-85%RH（無凝露） |
||
|
外形尺寸 |
450 x600 x177mm(4U機柜) |
||
|
重量 |
約20kg |
||
|
CCC 100信號線測試注入附件 |
|
||
|
耦合板尺寸 |
140*1000mm |
|
|
|
高度 |
耦合板，100mm |
||
|
連接器 |
BNC |
||
|
GND連接 |
4mm插頭，香蕉 |
||
|
EUT電纜 |
直徑可達40mm |
||
