人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。

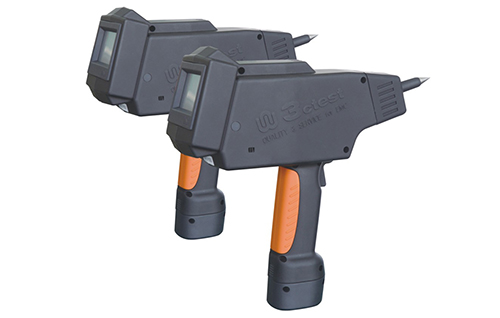

EDS 16H是一款先進的智能型靜電放電發生器，也是一款自主研發生產的手持式靜電放電模擬器，依照IEC 61000-4-2 :2008等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計，可用電池和電源適配器供電。
LCD觸摸屏簡單易操作， RC模塊可更換，內置溫度濕度計，確保了在各種測試場合使用的可靠性。
特點：
> 人體工程學設計
> LCD觸摸屏控制
> 溫濕度記錄和保護
> 自動極性轉換
> 放電模塊可更換
> 內置標準測試程序庫
> 智能檢測空氣放電失效性
> 電池支持長時間測試
> 一體化設計（無機箱）
|
技術參數 |
|
|
1000 V ~ 16500 V（±5%） |
|
|
空氣放電 |
1000 V ~ 16500 V（±5%） |
|
電壓步進 |
100 V |
|
保持時間 |
大于 5 s |
|
充電電阻 |
51 MΩ |
|
極性 |
正、負 |
|
RC模塊識別 |
自動識別并LCD顯示 |
|
溫濕度 |
內置溫濕度計，記錄和保護功能 |
|
脈沖重復頻率 |
單次/0.1/0.2/0.5/1/2/5/10/20 Hz |
|
觸發模式 |
手動&自動 |
|
脈沖計數 |
1 ~ 9999 |
|
接觸放電模式 |
150 pF / 330 ohm |
|
簡易程序 |
依據各種標準等級進行測試 |
|
上升時間 |
0.8 ns ± 25% |
|
快速啟動測試程序 |
參數在線可調，簡單迅速，易于操作 |
|
評估程序 |
進行20 Hz接觸放電，對受試設備的測試點進行評估 |
|
標準測試程序 |
符合 IEC 61000-4-2:2008 |
|
通用參數 |
|
|
約8.5 kg |
|
|
重量（靜電槍） |
約1.8 kg |
|
工作電源 |
100 V ~ 240 V（±10%）; 50/60 Hz（大陸地區默認AC 220 V 50 Hz） |
|
環境溫度 |
15℃ ~ 35℃ （操作條件） |
|
相對濕度 |
30% ~ 60%（操作條件） |
|
氣壓范圍 |
86 kPa ~ 106 kPa |
|
標配附件 |
|
|
1、電池充電模塊 EDS 20H-BATC
|
6*2600 mAh Ni-MH 充電電池 |
|
2、電源適配器 EDS 20H-ACDC
|
連續測試時，用于替代充電電池 |
|
3、阻容模塊 EDS 20H-RC
|
150 pF/330 ohm |
|
4、放電電極 EDS 20H-CONT
|
接觸放電槍頭 |
|
5、放電電極 EDS 20H-AIR
|
空氣放電槍頭 |
|
6、接地線 |
2m 接地線 |
|
7、包裝箱 |
手提箱 |
|
8、資料 |
原廠測試校準證書和操作手冊 |
|
選配附件 |
|
|
1、RC阻容模塊
|
150 pF/2000 ohm (EDS) |
|
330 pF/2000 ohm (EDS) |
|
|
330 pF/330 ohm (EDS) |
|
|
100 pF/1500 ohm (EDS) |
|
|
150 pF/150 ohm (EDS) |
|
|
500 pF/500 ohm (EDS) |
|
|
500 pF/5000 ohm (EDS) |
|
|
200 pF/0 ohm (EDS) |
|
|
500 pF/0 ohm (EDS) |
|
|
500 pF/100 ohm (EDS) |
|
|
可根據用戶需求定制放電模塊 |
|
|
2、放電電極 EDS 20H-CONT
|
150 pF/330 ohm、快速繼電器放電模塊、上升時間 200 ps - 300 ps |
|
3、靜電放電試驗配置 ESDD
|
接地高壓電阻：2 x 470 kohm |
|
垂直耦合板：500x500 mm |
|
|
水平耦合板：1600x800 mm |
|
|
參考接地板：2700x1800 mm |
|
|
測試桌：1600x800x800 mm，全實木;滿足 IEC 61000-4-2要求 |
|
|
4、ESD校準裝置 EDS CALA
|
用于IEC/EN61000-4-2的波形校準，包括2 ohm 靶子/ 4 GHz，同軸電纜，使用說明書 |
|
5、衰減器JZ602
|
阻抗: 50 W 衰減: 20 db |
|
6、衰減器JZ603
|
阻抗: 50 W 衰減: 30 db |
|
7、EDS REMOTE
|
實現上位機軟件對儀器的遠程控制功能 |
|
8、PC軟件 Corelab |
> 兼容Windows 7, Windows 8 and Windows 10操作系統 |
|
> 支持以太網接口和串口通訊模式 |
|
|
> 支持參數排程測試、測試序列，一鍵進行測試，操作簡單 |
|
|
> 可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據 |
|
