IEC61000-4-5:2005舊版法規內容：
|
|
耦合 |
測量 |
AE側 |
EUT側 |
|
EUT側的浪涌電壓 |
單線-PE |
單線 峰值電壓、波前時間、持續時間 |
所有線短接PE |
開路 |
|
EUT側的浪涌電流 |
單線-PE |
單線 峰值電流、波前時間、持續時間 |
所有線短接PE |
短路 |
|
EUT側的浪涌電壓 |
單線-線 |
單線 峰值電壓、波前時間、持續時間 |
所有線短接PE |
開路 |
|
EUT側的浪涌電流 |
單線-線 |
單線 峰值電流、波前時間、持續時間 |
所有線短接PE |
短路 |
|
AE側的殘余電壓 （帶有保護元件） |
單線-PE |
線-地 峰值電壓 |
開路 |
開路 |
|
耦合方式 |
CWG 輸出電壓 a , b , c |
Voc CDN的EUT輸出 端的電壓 ±10% |

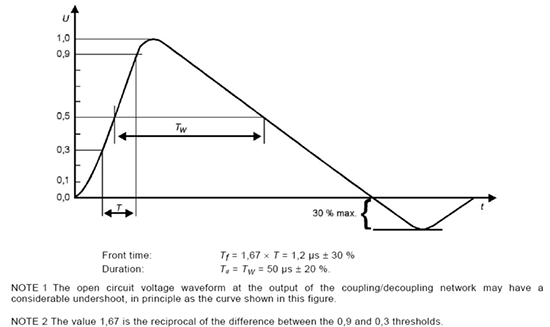

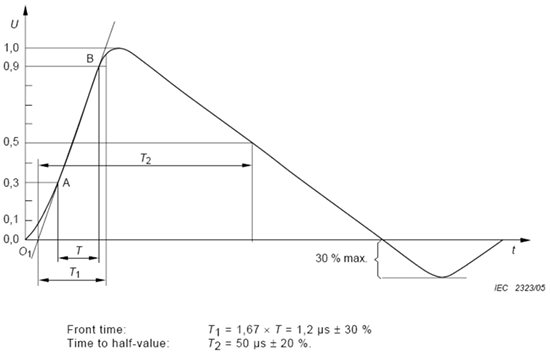

電壓波前時間Tf Tf=1.67×Tr ±30% |
電壓持續 時間Td Td=Tw ±30% |
Isc CDN的EUT 輸出端的 電流 ±20% |

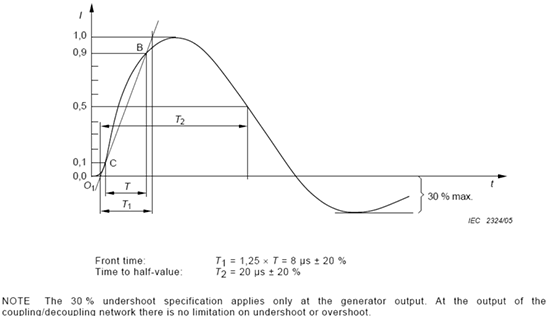

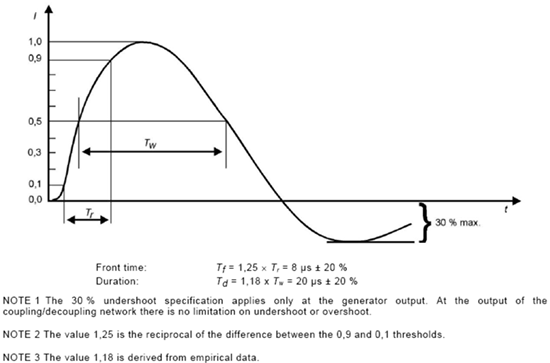

電流波前 時間Tf Tf=1.25×Tr ±30% |
電流持續 時間Td Td=1.18×Tw ±30% |
|
線-PE R=40Ω CD=0.5μF |
4kV |
4kV |
1.2μs |
38μs |
87A |
1.3μs |
13μs |
|
線-PE R=40Ω CD=GDT |
4kV |
4kV |
1.2μs |
42μs |
95A |
1.5μs |
48μs |
|
線-線 R=40Ω CD=0.5μF |
4kV |
4kV |
1.2μs |
42μs |
87A |
1.3μs |
13μs |
|
線-線 R=40Ω CD=GDT |
4kV |
4kV |
1.2μs |
47μs |
95A |
1.5μs |
48μs |
|
a 通常建議以最大的額定沖擊電壓校準CDN，這樣能將CLD和GDT產生的開關噪聲的影響最小化。表中的值對應發生器設定值為4kV。如果CDN的額定沖擊電壓值是其他的最大值，那么應以該最大值校準。規定的短路峰值電流要求也應相應的變化。例如，如果最大電壓為1kV，那么短路電流值應在此表的基礎上乘以1/4。 b 通過氣體避雷器、鉗位器或雪崩器件的耦合將會對浪涌波形產生一些開關噪聲。以最大可能的浪涌電壓進行校準能使得測量誤差最小化。通常建議忽略開關噪音對波前時間和持續時間測量的影響。 c 表中的值是CWG的理想值。如果CWG產生的波形參數值接近允差，那么CDN帶來的額外允差可能使得CWG和CDN的組合超出允差。 |
|||||||
|
|
耦合 |
測量 |
輔助設備側 |
被測設備側 |
|
EUT側的浪涌電壓 |
共模，所有線-PE 40Ω線路a |
所有的線短接在一起 峰值電壓，波前時間，持續時間 |
所有線路短接到PE |
開路 所有線連接在一起 |
|
EUT側的浪涌電流 |
共模，所有線-PE 40Ω線路a |
所有的線短接在一起 峰值電流，波前時間，持續時間 |
所有線路短接到PE |
所有線短接到PE |
|
AE側的剩余電壓（保護元件） |
共模，所有線-PE 40Ω線路a |
每根線依次接到PE 峰值電壓 |
開路 |
開路 |
|
a 40Ω線路是指?jìng)鬏斪杩故冀K是40Ω。這表示，對于1對線的耦合，每根線阻抗為80Ω或1對線為40Ω，對于2對線的耦合，每根線阻抗為160Ω或每對線為80Ω，對于4對線的耦合，每根線阻抗為320Ω或每對線為160Ω。 |
||||
|
耦合方式 |
CWG輸出電壓 a，b，c |
耦合/去耦合網絡EUT輸出端的電壓Voc ±10% |
電壓 波前時間Tf Tf=1.67×Tr ±30% |
電壓 持續時間Td Td=Tw ±30% |
耦合/去耦合網絡EUT輸出端的電流Isc ±20% |
電流 波前時間Tf Tf=1.25×Tr ±30% |
電流 持續時間 Td=1.18×Tw ±30% |
|
共模CDd （40Ω線路） |
2kV |
2kV |
1.2μs |
45μs |
48A |
1.5μs |
45μs |
|
a建議以最大的額定浪涌電壓對CDN進行校準，這將減少由CLD和GDT產生的開關噪聲的影響。表中所示數值對應發生器的設定電壓為2kV。如果CDN的額定浪涌電壓值是另外一個最大值，那么應按這個最大值校準。短路峰值電流要求也應相應的變化。例如，如果最大電壓為4kV，那么短路電流值應在此表的基礎上乘以2。 b氣體避雷器、鉗位器和雪崩器件耦合設備能對浪涌波形產生開關噪音。用最大可能浪涌電壓校準能將這些測量誤差最小化。通常建議忽略峰值測量時的開關噪音。 c表中的值是CWG的理想值。如果CWG產生的波形參數值接近允差，那么CDN帶來的額外允差可能使得CWG和CDN的組合超出允差。 d耦合裝置（CD）可能是基于電容、氣體避雷器、鉗位器、雪崩器件或任何其他可以使得EUT所需的數據正常工作的方式，同時，滿足該表規定的浪涌波形參數。 |
|||||||
針對CDN 上EUT端口量測非屏蔽對稱互聯線波形10/700μs
|
|
耦合方式 |
測量 |
AE側 |
EUT側 |
|
EUT側浪涌電壓 |
共模 1對線-PE |
1對線的2根線短接：峰值電壓，波前時間，持續時間 |
所有使用的線纜短接到PE |
開路，1對線的2根線連接在一起 |
|
EUT側浪涌電流 |
共模 1對線-PE |
1對線的2根線短接：峰值電流，波前時間，持續時間 |
所有使用的線纜短接到PE |
1對線的2根線同時短接到PE |
|
AE側（帶保護器件）殘壓 |
共模 1對線-PE |
1對線的2根線短接：峰值電壓 |
開路 |
開路 |
|
耦合方式 |
CWG輸出 電壓a,b,c |
EUT輸出端CDN電壓VOC ±10% |
電壓 波前時間Tf ±30% |
電壓 持續時間Td ±30% |
EUT輸出端CDN電流ISC ±20% |
電流 波前時間 Tf ±30% |
電流 持續時間 Td ±30% |
|
共模耦合CD 一對線 27.5Ω |
4kV |
4kV |
8μs |
250μs |
145A |
3.2μs |
250μs |
|
a對于多于1對線的CDN，每一對線應分別校準，如表A.3所述。 b當通過氣體放電管、箝位器或雪崩器件耦合時，會在脈沖波形上產生開關噪聲。工作在最高工作電壓下會將其對測量的影響最小化。建議忽略開關噪聲對波前時間和持續時間測量的影響。 C本表格中所顯示數值為CWG的理想值。如果CWG產生的波形參數值接近允差，那么CDN帶來的額外允差可能使得CWG和CDN的組合超出允差。 |
|||||||
7、新版法規7.1章節測試場地設置中新加入場地要求，建議要求設置同IEC 61000-4-4測試場地要求一樣有一個接地參考面。
8、新版法規7.3章節新規定，根據EUT的工作電流選擇規格適用的CDN。例如，EUT工作電流是5A，選擇相匹配的16A電流CDN。主要考慮的是大電流CDN參數在滿足大電流的要求時，運用在小電流測試系統中，參數超出標準要求。如果大電流CDN參數能滿足小電流要求的參數，則可以兼容小電流測試。CDN規格如下：
9、新版法規7.6章節針對屏蔽線測試。在使用直接注入法時，要求EUT和AE連線是20m，最短距離>10m。制造商在定義線長<10m的，不適用測試。舊版法規則無此說明。

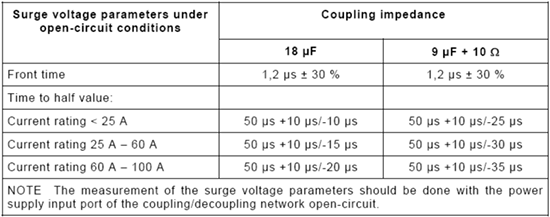

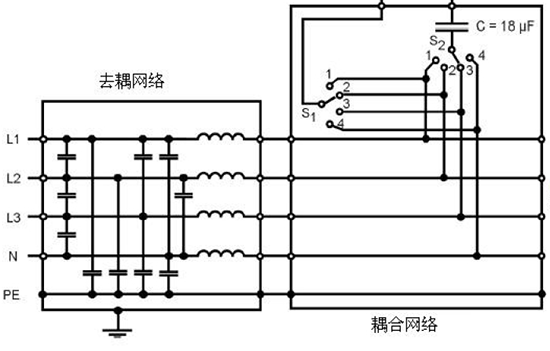

對于兩端接地的屏蔽線，試驗使用2Ω源阻抗和18 μF 電容直接施加。
對于一端接地的屏蔽線，則應按照非屏蔽不對稱線或非屏蔽對稱線方式進行測試。

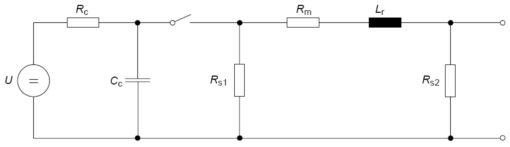

10、對于連接到戶外對稱通信線的端口（典型線纜長度超過300m），應使用10/700μs組合波發生器（見附錄A）。對于其他情況，應使用1.2/50μs組合波發生器。
11、新版法規8.3章節針對三相測試系統，，應在同一受試相線上進行相位角的同步，即當在L2和L3間施加浪涌脈沖時，相位角同步應為L(zhǎng)2和L3間的電壓。

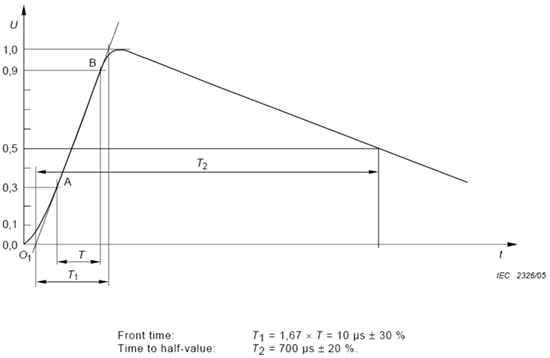

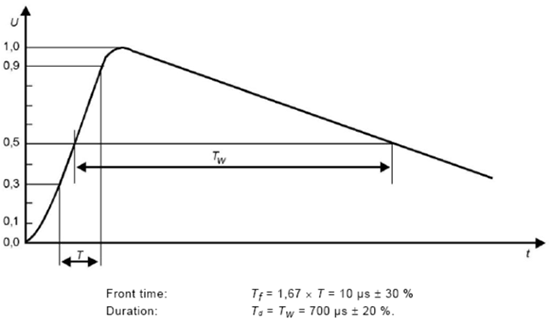

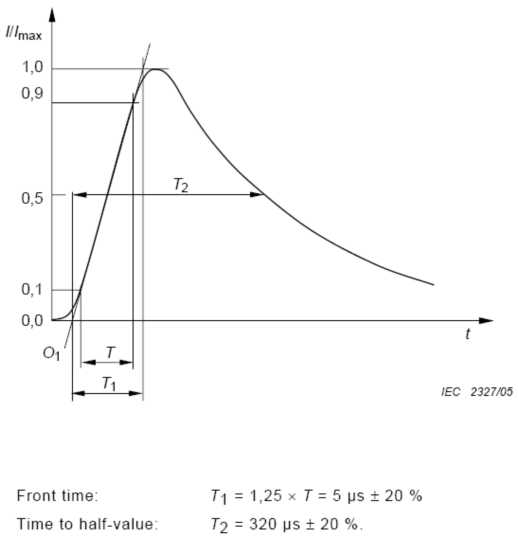

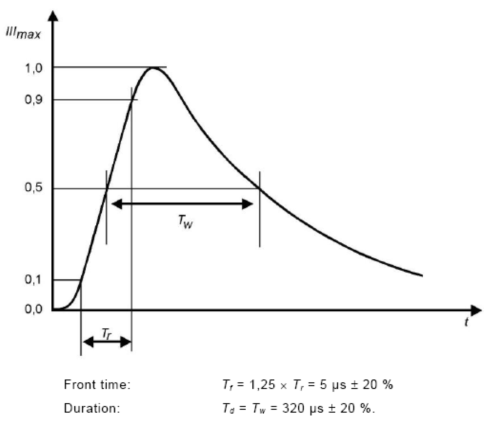

Annex A 新版法規定義通訊信號線用10/700的波形測試，EUT有保護裝置的要按照K.44的方法測試。

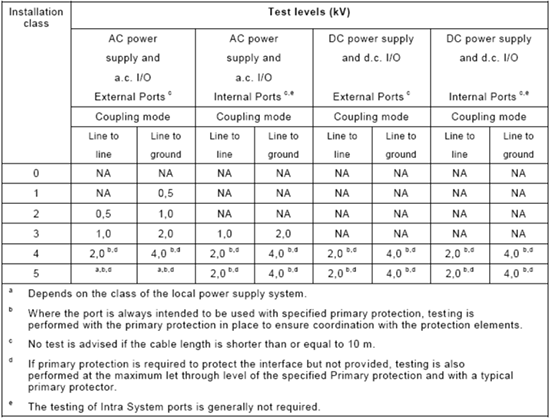

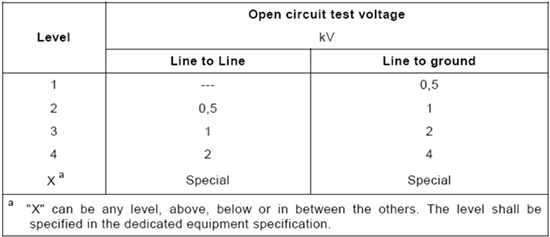

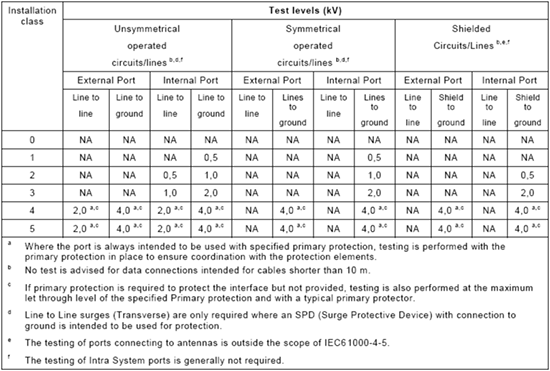

Annex B B.5章節新版法規正對電源端口測試等級有新的定義。
電源端口：
通訊端口：
Annex E新增加SURGE波形數學模型。
Annex F新增加SURGE不確定度計算方式。
Annex G新增加脈沖測量系統校準方法。
用于開路電壓（1.2/50μs和10/700μs）的脈沖測量系統
在分壓器輸入端施加電壓階躍信號，使用數字存儲示波器記錄階躍響應，電壓階躍發生器需滿足G.1的要求。將階躍響應歸一化，使穩定幅值歸一。標準化開路電壓的測量系統（分壓器和示波器）輸出Uout（t）為
其中
為歸一化電壓測量系統的試驗階躍響應。
為標準的開路電壓波形。
用于短路電流（8/20μs和5/320μs）的脈沖測量系統
在分流器輸入端施加電流階躍信號，使用數字存儲示波器記錄階躍響應，圖G.1為適用的電流階躍發生器框圖，電壓階躍發生器需滿足G.1的要求。
圖G.1電流階躍發生器框圖
UDC：穩定可調直流源
R：限流電阻
L：儲能電感
SW：快速電源開關
D：快速功率二極管
CD：分流器
將階躍響應歸一化，使穩定幅值變?yōu)橐恢隆?biāo)準化短路電流的測量系統（分流器和示波器）輸出
為
其中
為歸一化電流測量系統的試驗階躍響應
為標準化短路電流波形

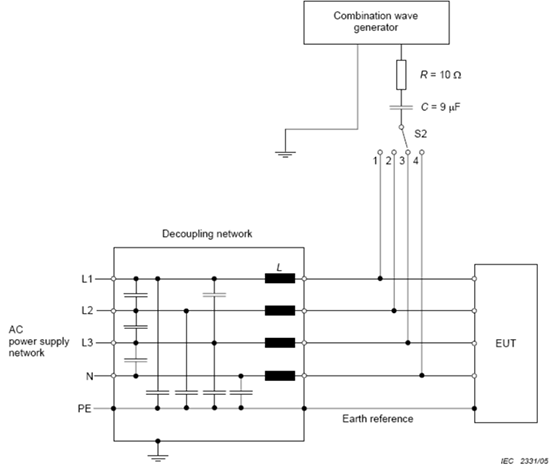

Annex H 對額定電流大于200A的供電線路施加浪涌的耦合去耦方法
由于大電流小阻抗的EUT可能與浪涌發生器連接，則大部分的浪涌能量將被發生器的輸出阻抗吸收。
去耦線上的電感值建議值
|
EUT電流值 |
推薦去耦感抗值 |
|
200A<電流值≤400A |
200μH~100μH |
|
400A<電流值≤800A |
100μH~50μH |
|
800A<電流值≤1600A |
50μH~25μH |
|
安培值<電流值≤2×安培值 |
電感值減少2倍 |
